Derin Kazı ve İksa Projesi — Fore Kazık + Ankraj
CE 492 ara teslimi: 12 m derinlikte kazı için Ø65 fore kazık perdesi, iki sıra ankraj — model, keşif ve poz seçimi.
Explore the model
Analysis model
| Section | Shape | Material | Depth | Width |
|---|---|---|---|---|
| FK65 | Circle | C30 | 0.65 | — |
| BK80X60 | Rectangular | C30 | 0.6 | 0.8 |
| ANK06 | Circle | S1860 | 0.06 | — |
Read from the student’s own SAP2000 export. Nothing is re-analysed and no design check is performed — this shows what was modelled and, if results were exported, what the model reported.
Keşif / metraj
| No | Poz no | Description | Unit | Quantity | Unit price | Amount |
|---|---|---|---|---|---|---|
| 1 | 15.150.1006 | C 30/37 hazır beton dökülmesi (pompayla, nakil dahil) | m³ | 14.400 | 3950.00 | 56880.00 |
| 2 | 15.140.1203 | Ø 65 cm, C 30/37 yerinde dökme betonarme fore kazık (0,00-18,00 m) | m | 234.000 | 3850.00 | 900900.00 |
| 3 | 16.071/3/A | 0,6 inç çapında ve 3 halatlı öngermeli ankraj yapılması | m | 185.388 | 2450.00 | 454200.60 |
| 4 | ÖRNEK.KALIP.KIRIS | Kiriş kalıbı yapılması (başlık kirişi) | m² | 36.000 | 1320.00 | 47520.00 |
A working sheet produced from your own model and drawing. Quantities are a starting draft and every figure is editable; prices are the reference data you maintain. This is NOT an approved keşif, a tender or a progress payment, and it carries no engineering or commercial responsibility.
Price list: Örnek birim fiyat listesi

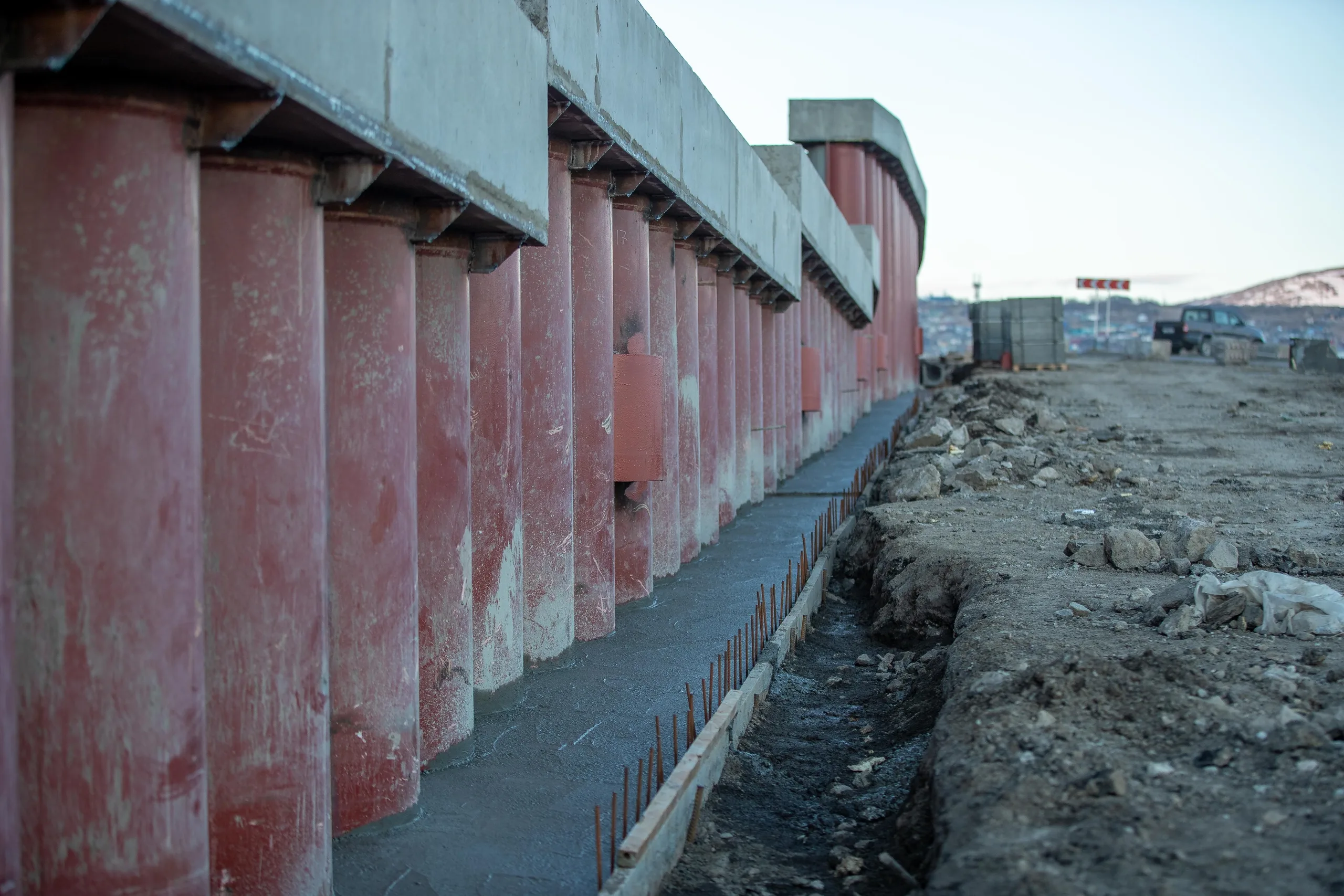

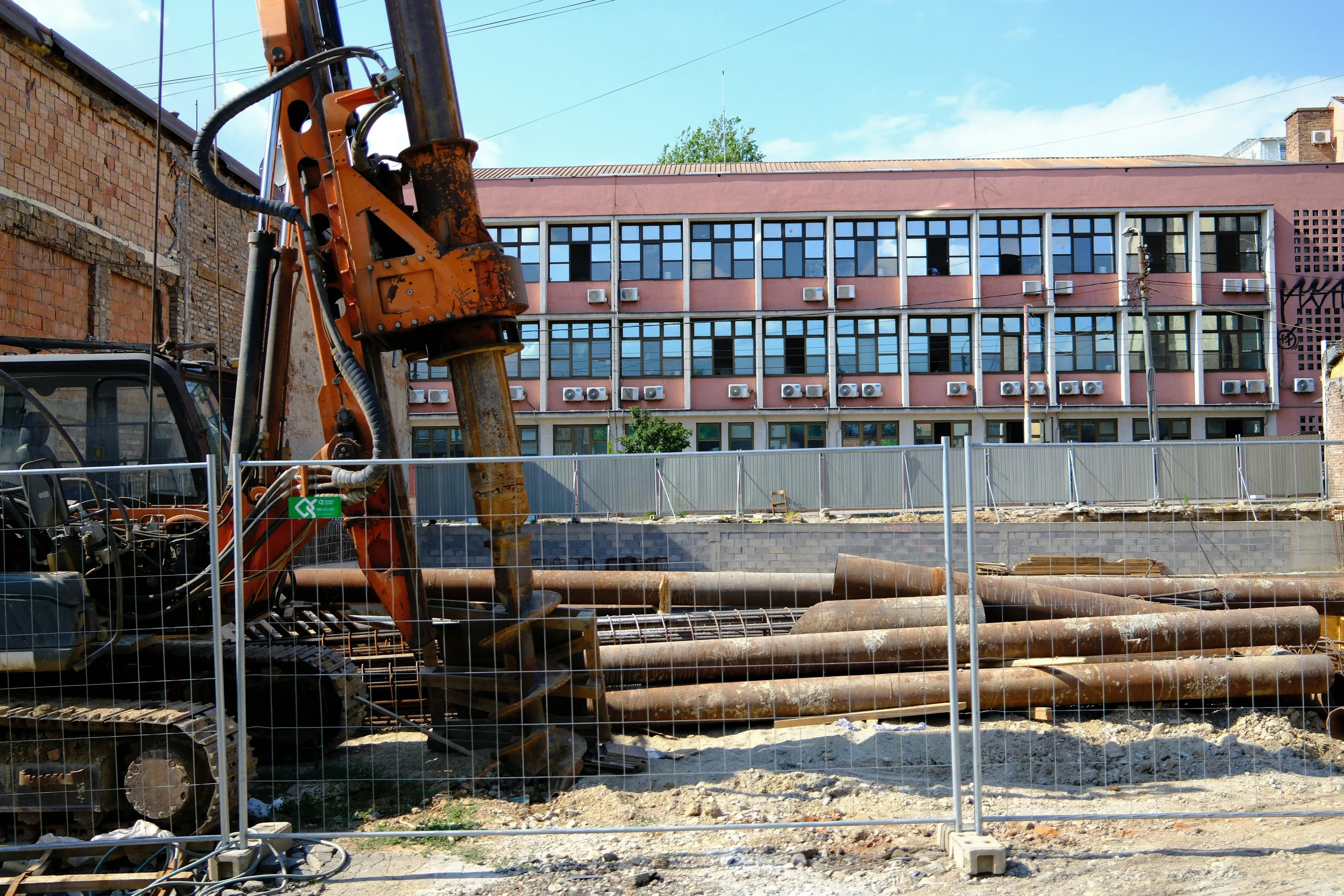

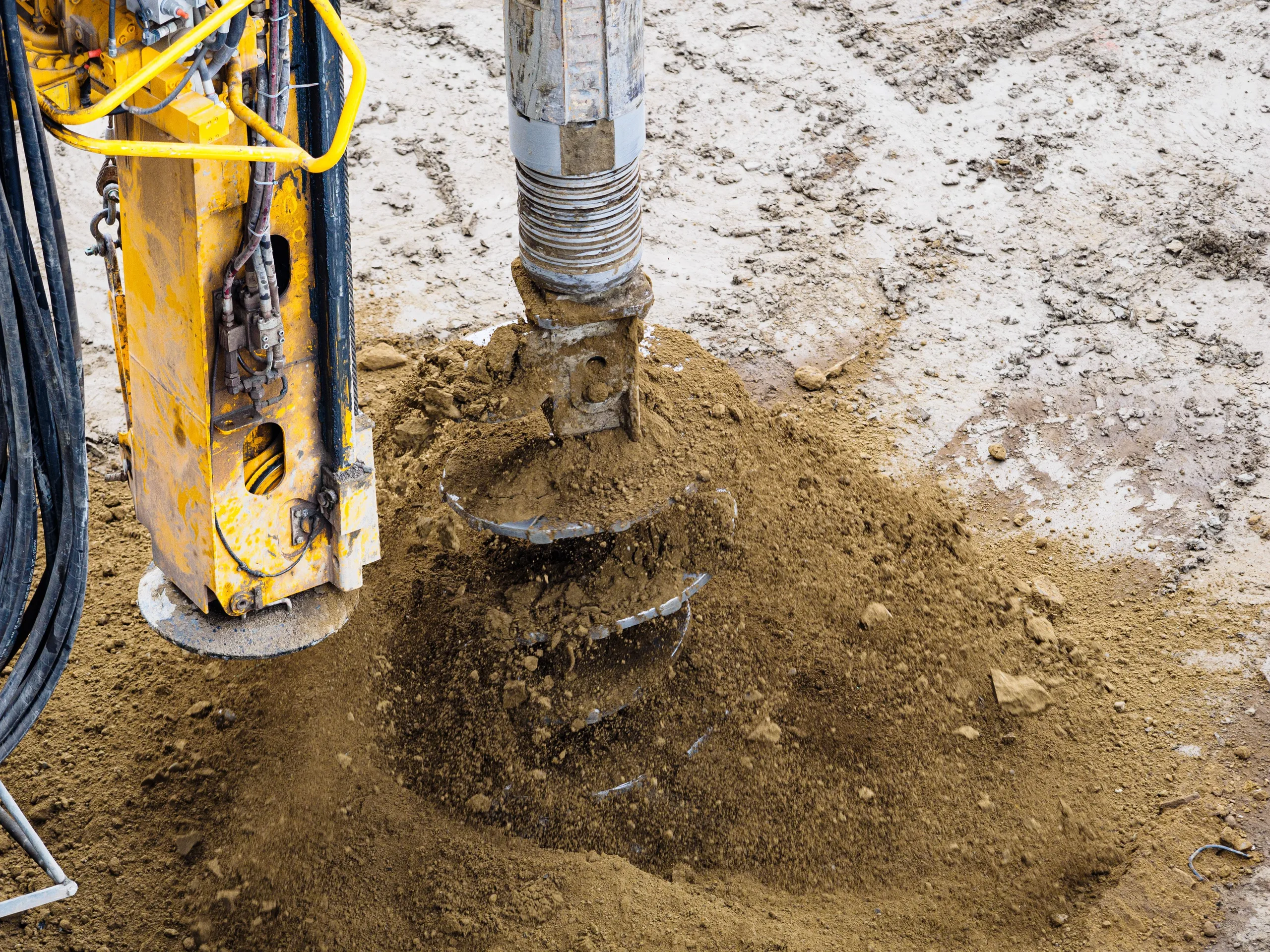

30 m uzunluğunda, 12 m derinliğinde bir kazı için ankrajlı fore kazık iksa sistemi. Ø65 kazıklar 2.50 m aralıkla, başlık kirişiyle bağlı; -4.00 ve -8.00 kotlarında iki sıra öngermeli ankraj var. Analiz modelinde kazıklar düşey çubuk, ankrajlar çapraz olarak modellendi; kazık uçları ve ankraj kökleri mesnetli. Keşif bölümü bu projede iki şeyi gösteriyor: kazık ve ankraj kesitleri DAİRESEL olduğu için sistem bunlardan hacim türetmiyor (en × yükseklik bir dairenin alanı değildir) — bu kalemler poz listesinden METRE üzerinden fiyatlanıyor. Fore kazık pozu ayrıca derinlik bandına göre seçiliyor: 18.00 m kazık boyu 0.00-18.00 m bandına giriyor.
