Karma Kullanımlı Blok — BIM Teslimi
CE 492: 5 katlı karma kullanımlı blok — Revit → IFC4 strüktür (v1 → v2) + mimari model, kalıp planı revizyonları, pafta ↔ eleman bağları, sorun takibi, kayıtlı görünümler ve keşif tek sayfada.
with @nazliaydin
Explore the model
Sheets
Analysis model
| Section | Shape | Material | Depth | Width |
|---|---|---|---|---|
| S50X50 | Rectangular | C30 | 0.5 | 0.5 |
| K30X60 | Rectangular | C30 | 0.6 | 0.3 |
| D18 | Shell-Thin | C30 | 0.18 | — |
| P30 | Shell-Thin | C35 | 0.3 | — |
Read from the student’s own SAP2000 export. Nothing is re-analysed and no design check is performed — this shows what was modelled and, if results were exported, what the model reported.
IFC model
KARMA-BLOK-STR.ifc
| Storey | Elevation | Count |
|---|---|---|
| Çatı | 16.000 m | 53 |
| 1. Kat | 3.200 m | 87 |
| 2. Kat | 6.400 m | 87 |
| 3. Kat | 9.600 m | 87 |
| 4. Kat | 12.800 m | 84 |
| Zemin Kat | 0.000 m | 33 |
| Temel | -1.000 m | 1 |
Read from the architect’s or engineer’s own IFC export. Nothing is re-modelled and no design check is performed. Quantities the authoring tool declared and quantities estimated here are always labelled and never added together.
KARMA-BLOK-ARCH.ifc
| Storey | Elevation | Count |
|---|---|---|
| Çatı | 16.000 m | 17 |
| Zemin Kat | 0.000 m | 88 |
| 1. Kat | 3.200 m | 88 |
| 2. Kat | 6.400 m | 88 |
| 3. Kat | 9.600 m | 88 |
| 4. Kat | 12.800 m | 88 |
Read from the architect’s or engineer’s own IFC export. Nothing is re-modelled and no design check is performed. Quantities the authoring tool declared and quantities estimated here are always labelled and never added together.
80 glass element(s) drawn see-through
Keşif / metraj

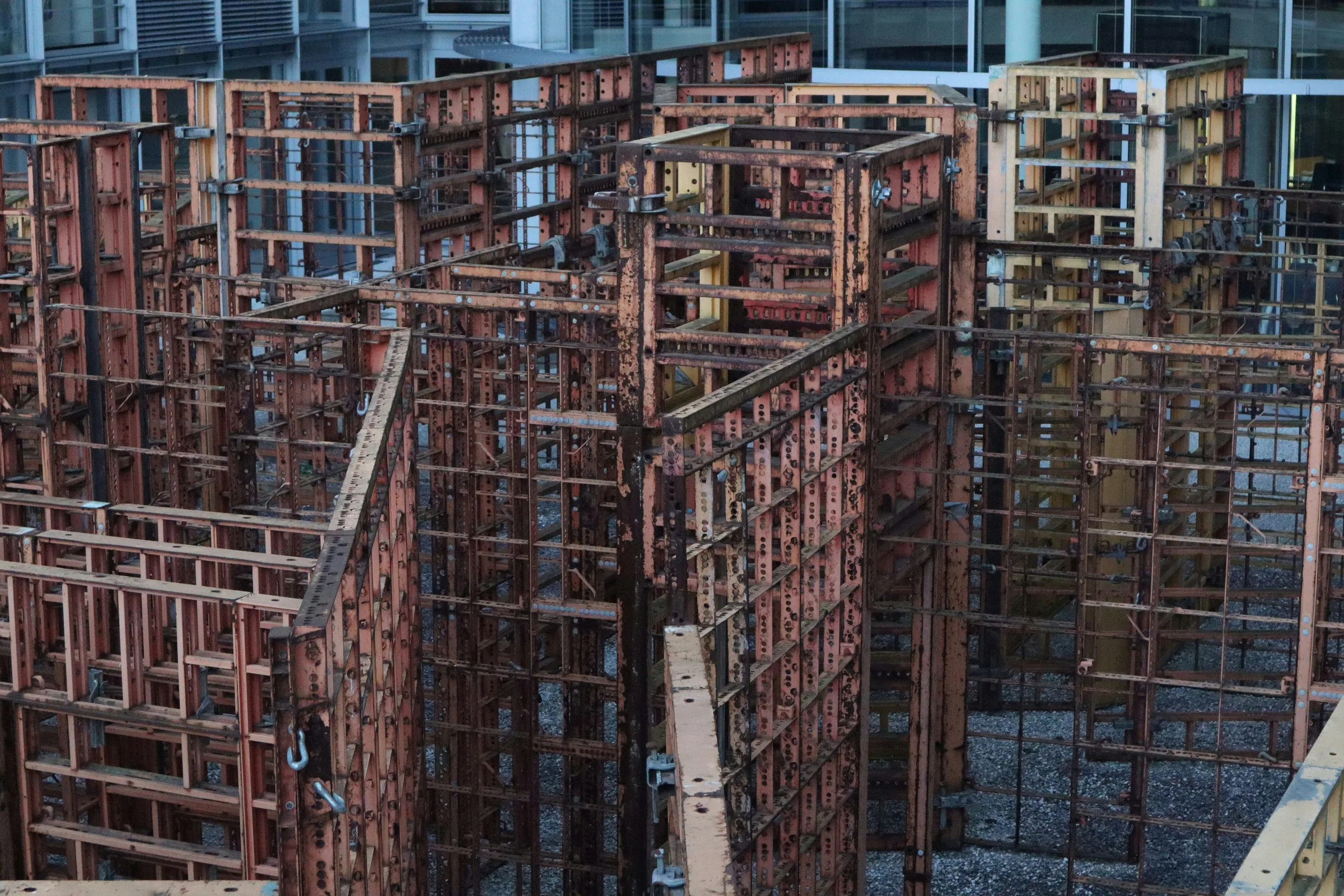

| No | Poz no | Description | Material | Unit | Quantity | Unit price | Amount | Δ |
|---|---|---|---|---|---|---|---|---|
| 1 | 15.150.1006 | C 30/37 hazır beton dökülmesi (pompayla, nakil dahil) | C30/37 | m³ | 1386.848 | 3950.00 | 5478049.60 | |
| 2 | ÖRNEK.BETON.C40 | C 40/50 hazır beton dökülmesi (pompayla) — çekirdek perdeleri | C40/50 | m³ | 144.960 | 4420.00 | 640723.20 | +34790.40 |
| 3 | 15.160.1004 | Ø 14 - Ø 28 mm nervürlü beton çelik çubuğu | — | ton | 31.662 | 42500.00 | 1345650.30 | |
| 4 | 15.160.1003 | Ø 8 - Ø 12 mm nervürlü beton çelik çubuğu | — | ton | 51.075 | 45800.00 | 2339242.69 | |
| 5 | ÖRNEK.KALIP.KOLON | Kolon kalıbı yapılması | — | m² | 768.000 | 1240.00 | 952320.00 | |
| 6 | ÖRNEK.KALIP.KIRIS | Kiriş kalıbı yapılması | — | m² | 1567.500 | 1320.00 | 2069100.00 | |
| 7 | ÖRNEK.KALIP.PERDE | Perde kalıbı yapılması | — | m² | 1152.000 | 1180.00 | 1359360.00 | |
| 8 | ÖRNEK.KALIP.DOSEME | Döşeme (tabliye) kalıbı yapılması | — | m² | 2700.000 | 980.00 | 2646000.00 |
Priced as C40/50; the model says C35/45. A material choice re-prices the same quantity — formwork, rebar and finishes are not changed.
A working sheet produced from your own model and drawing. Quantities are a starting draft and every figure is editable; prices are the reference data you maintain. This is NOT an approved keşif, a tender or a progress payment, and it carries no engineering or commercial responsibility.
Price list: Örnek birim fiyat listesi

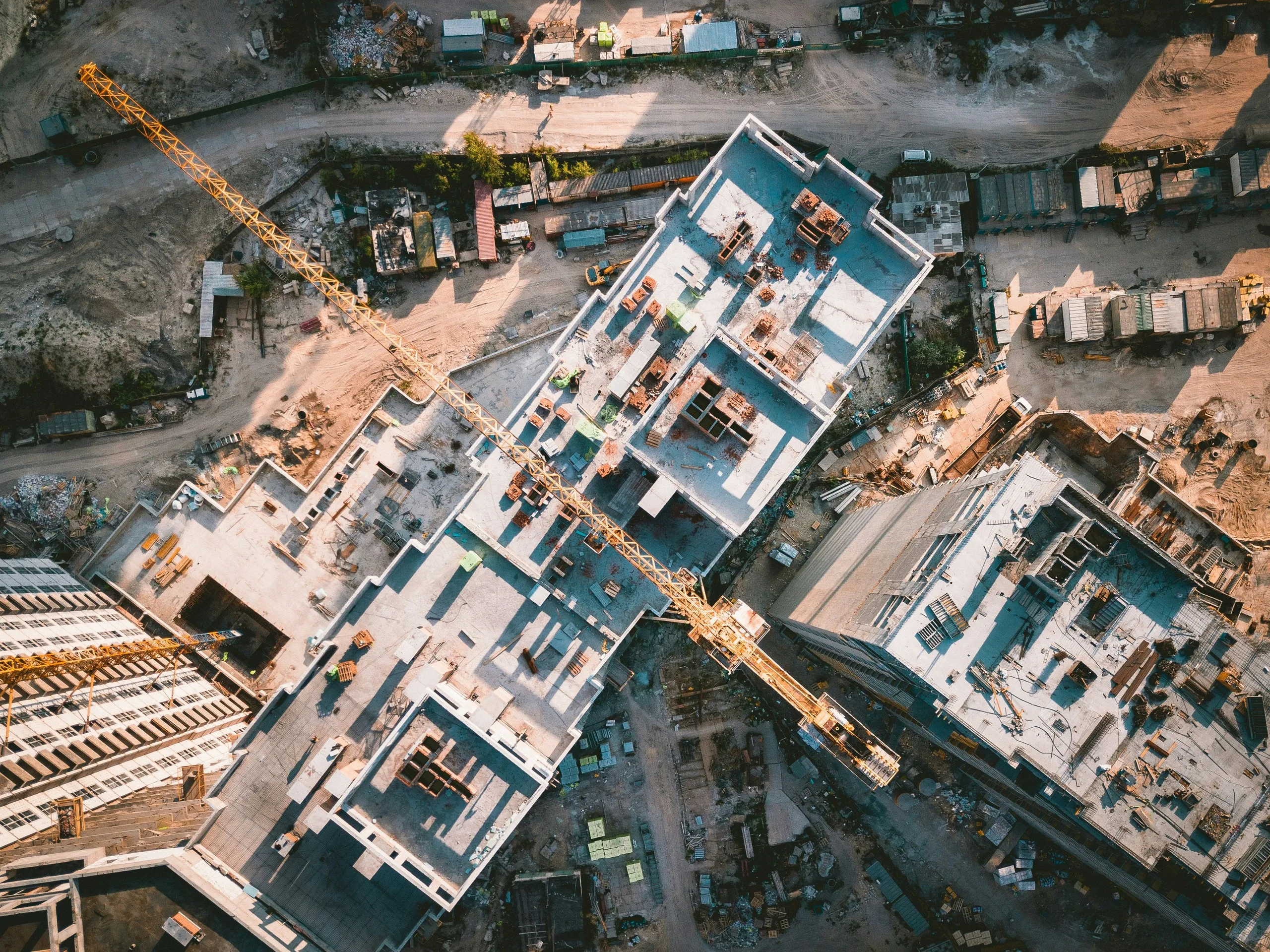

5 katlı, 6×4 akslı (6.00 m açıklık, 3.20 m kat) karma kullanımlı bloğun BIM teslimi. Strüktür Revit'te modellendi ve base quantities açık olarak IFC4'e aktarıldı (v1). Ara teslimde hocamızın koordinasyon notuna göre 3 aksında B–C arasına P5/P6 perdeleri eklendi ve S-D4 kolonu 50 cm kaydırıldı (v2 — #1 numaralı değişiklik isteğiyle v1'den dallandı, hocamızın incelemesi ve onayıyla doğrudan birleştirildi; değişmeyen her elemanın GlobalId'si korundu). Mimari model ayrı bir IFC olarak aynı grid ve orijinde yüklendi: federasyon panelinde iki disiplin ofsetsiz çakışır. Paftalar bölümünde kalıp planının A ve B revizyonları var — "Karşılaştır" ile fark katmanı ve revizyon bulutları S-D4'ün kaydığı bölgeyi gösterir. Kalıp planı REV B üzerindeki kolon etiketleri modeldeki elemanlara BAĞLI: kutuya tıklayınca kolon 3B'de seçilir, 3B'de seçince kutu yanar. Sorunlar sekmesinde koordinasyon maddeleri durum / atanan / öncelik / disiplin ile takip ediliyor; kayıtlı görünümlerle katlar izole edilip çekirdek perdeleri seçilebilir. Keşif IFC miktarlarından dolduruldu; çekirdek perdeleri hocanın notuna göre C40/50 olarak fiyatlandırıldı ve Δ sütunu farkı gösteriyor.
