5 Katlı Konut Bloğu — Taşıyıcı Sistem
CE 492 final teslimi: SAP2000 analiz modeli, kalıp planı (DXF + pafta), metraj, keşif ve statik rapor — hepsi tek sayfada.
with @nazliaydin
Explore the model
Sheets
Analysis model
| Section | Shape | Material | Depth | Width |
|---|---|---|---|---|
| S50X50 | Rectangular | C30 | 0.5 | 0.5 |
| K25X60 | Rectangular | C30 | 0.6 | 0.25 |
| D15 | Shell-Thin | C30 | 0.15 | — |
Read from the student’s own SAP2000 export. Nothing is re-analysed and no design check is performed — this shows what was modelled and, if results were exported, what the model reported.
Takeoff
K01-normal-kat-kalip-plani.dxf
| Counts as | From drawing | Declared | Difference |
|---|---|---|---|
| m² | 310.0 | 300.0 | +10.01 |
| 20 | 20 | 0 | |
| m | 155.0 | 151.9 | +3.10 |
| m | 81.00 | 82.62 | -1.62 |
Extracted from drawing geometry: closed shapes give area, lines give length, blocks give counts. Openings drawn as separate closed shapes are ADDED, not subtracted. Treat this as a cross-check, never as a bill of quantities.
Keşif / metraj

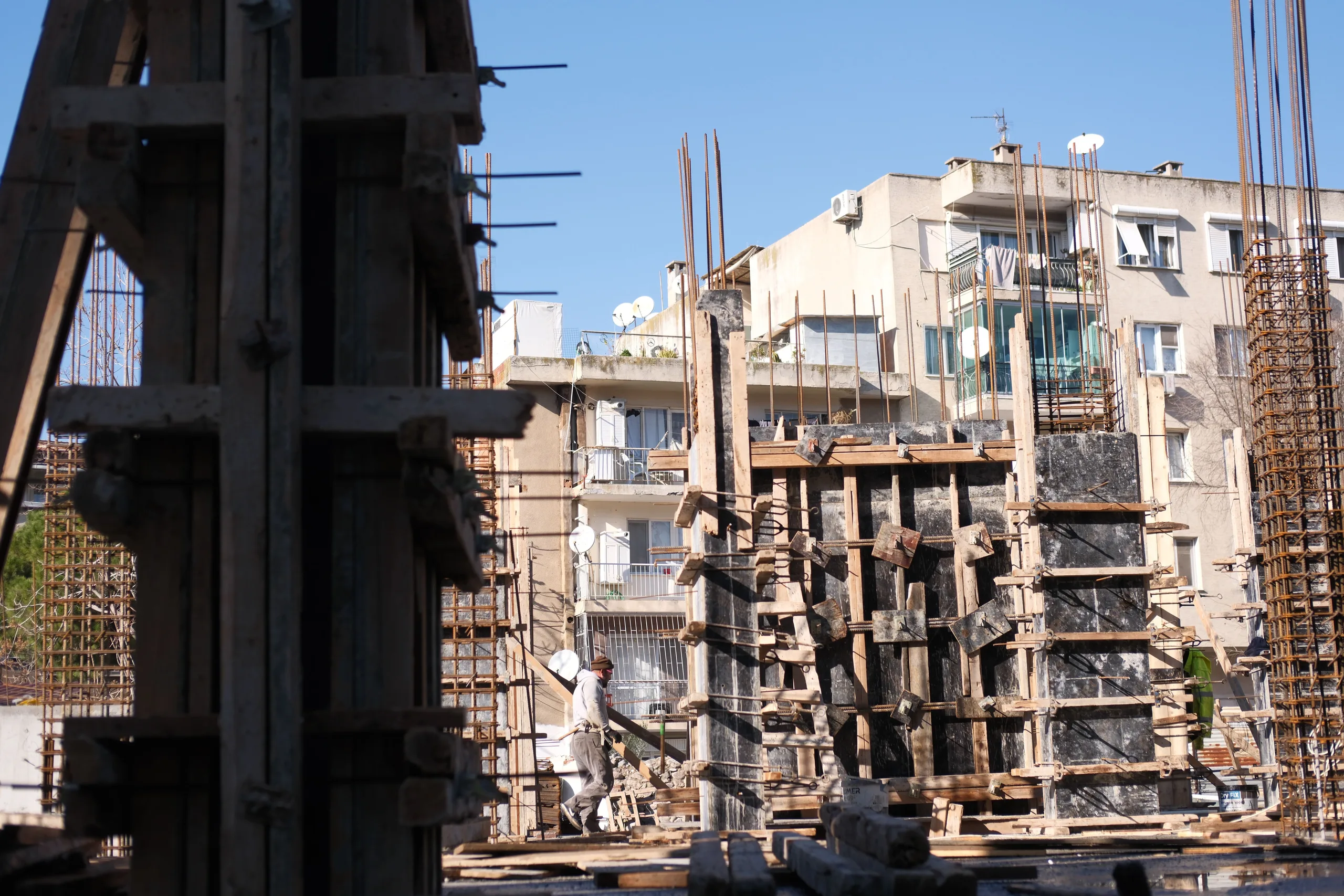

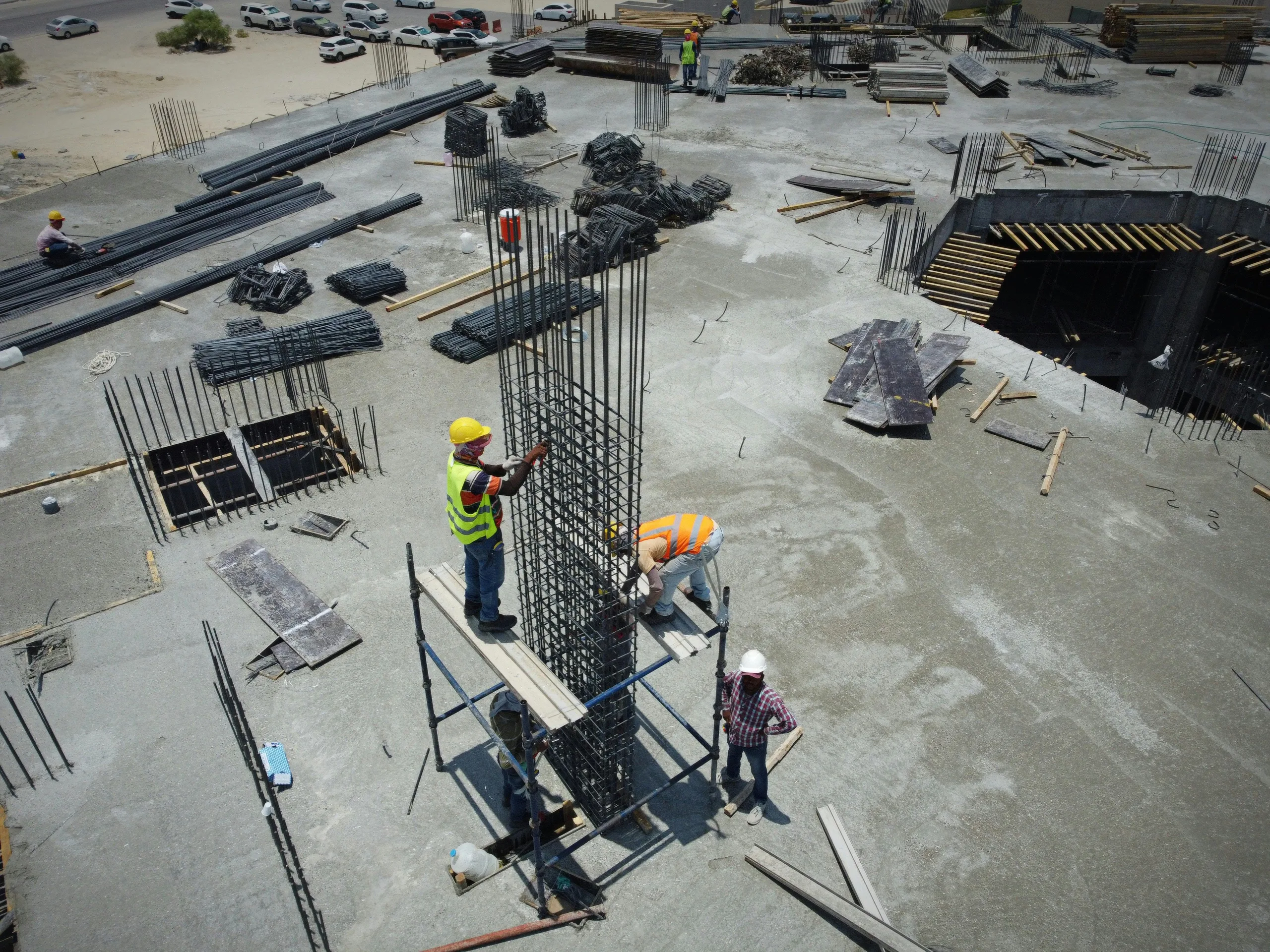

| No | Poz no | Description | Unit | Quantity | Unit price | Amount |
|---|---|---|---|---|---|---|
| 1 | 15.150.1006 | C 30/37 hazır beton dökülmesi (pompayla, nakil dahil) | m³ | 408.750 | 3950.00 | 1614562.50 |
| 2 | ÖRNEK.KALIP.DOSEME | Döşeme (tabliye) kalıbı yapılması | m² | 310.000 | 980.00 | 303800.00 |
| 3 | ÖRNEK.KALIP.KOLON | Kolon kalıbı yapılması | m² | 600.000 | 1240.00 | 744000.00 |
| 4 | 15.160.1004 | Ø 14 - Ø 28 mm nervürlü beton çelik çubuğu | ton | 16.556 | 42500.00 | 703633.23 |
| 5 | 15.160.1003 | Ø 8 - Ø 12 mm nervürlü beton çelik çubuğu | ton | 4.599 | 45800.00 | 210624.47 |
A working sheet produced from your own model and drawing. Quantities are a starting draft and every figure is editable; prices are the reference data you maintain. This is NOT an approved keşif, a tender or a progress payment, and it carries no engineering or commercial responsibility.
Price list: Örnek birim fiyat listesi

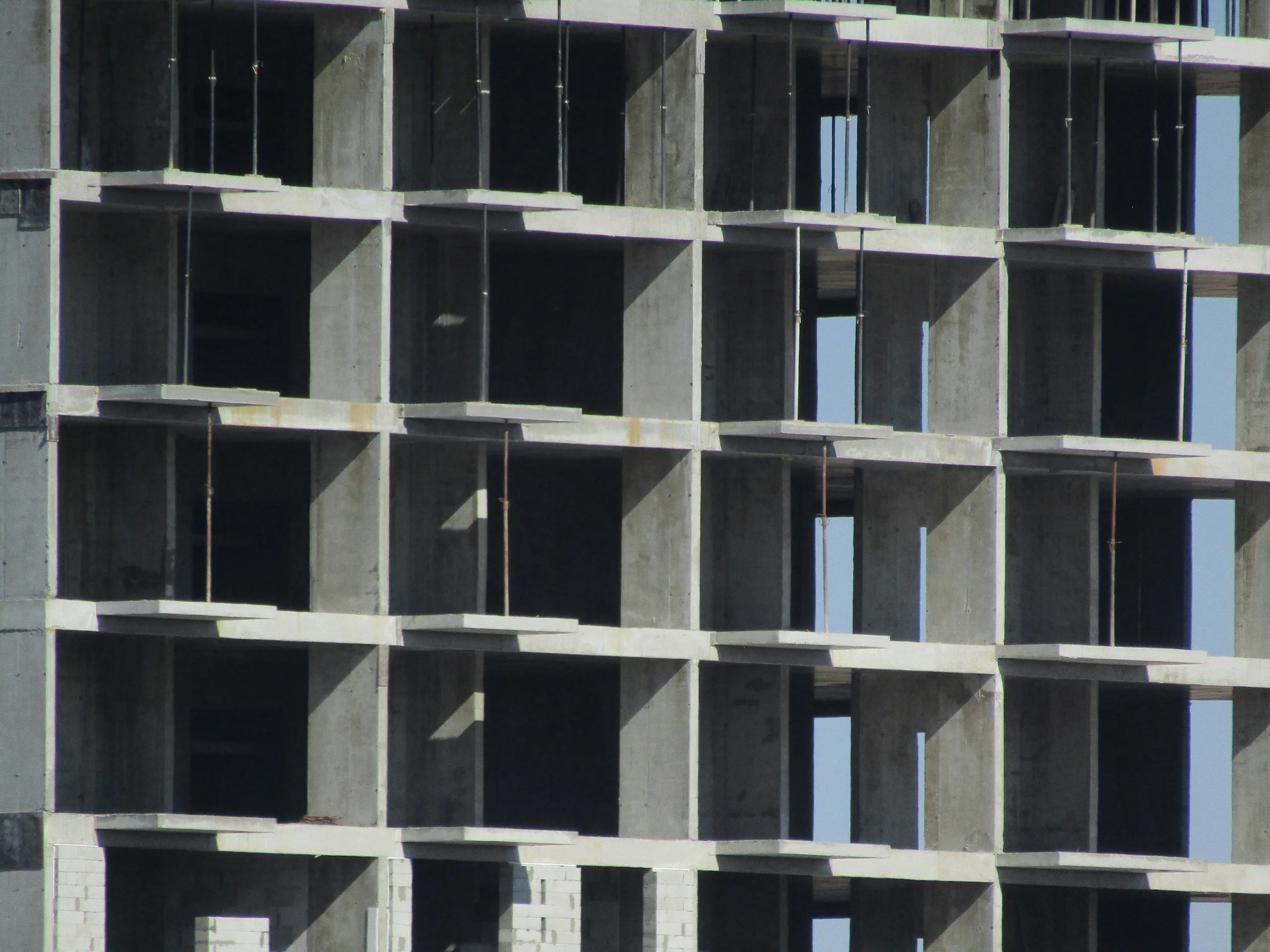

5 katlı, 5×4 akslı (4×3 açıklık, 5.00 m) betonarme konut bloğunun taşıyıcı sistem tasarımı. Bu sayfada teslimin tamamı var: SAP2000 analiz modeli 3B olarak gezilebiliyor (kolonlar, kirişler ve döşemeler rolüne göre renklendirildi, mesnetler taban akslarında işaretli), kalıp planı hem vektörel pafta hem de DXF olarak yüklü, metraj tablosu çizimden okunan miktarları benim beyan ettiğim değerlerle yan yana gösteriyor. Analiz sonuçları da aktarıldı — Çubuklar sekmesinde her kolonun eksenel kuvvet ve moment zarfı görülebilir. Ölçüm aracıyla aks açıklıklarını (5.00 m) ve kat yüksekliğini (3.00 m) kontrol edebilirsiniz. Keşif bölümündeki beton ve kalıp miktarları bu sayfadaki modelden ve çizimden dolduruldu; donatı metrajını kolon/kiriş açılımından elle girdim. Donatı iki poza ayrıldı çünkü poz listesi çap bandına göre ayırıyor — Ø8 etriye ile Ø16/Ø18 boyuna donatı aynı poza girmiyor.
