İki Kademeli Dişli Kutusu — Bitirme Tasarımı
ME 402: iki kademeli helisel redüktör — PDR / CDR / FDR sürümleri (düz GLB, parça kimlikli), imalat ve montaj resimleri, parça listesi keşfi (kg/adet), jüri puanları.
Explore the model
v2: CDR: tüm parçalar; Z3 = 21
Sheets
Model elements
Keşif / metraj

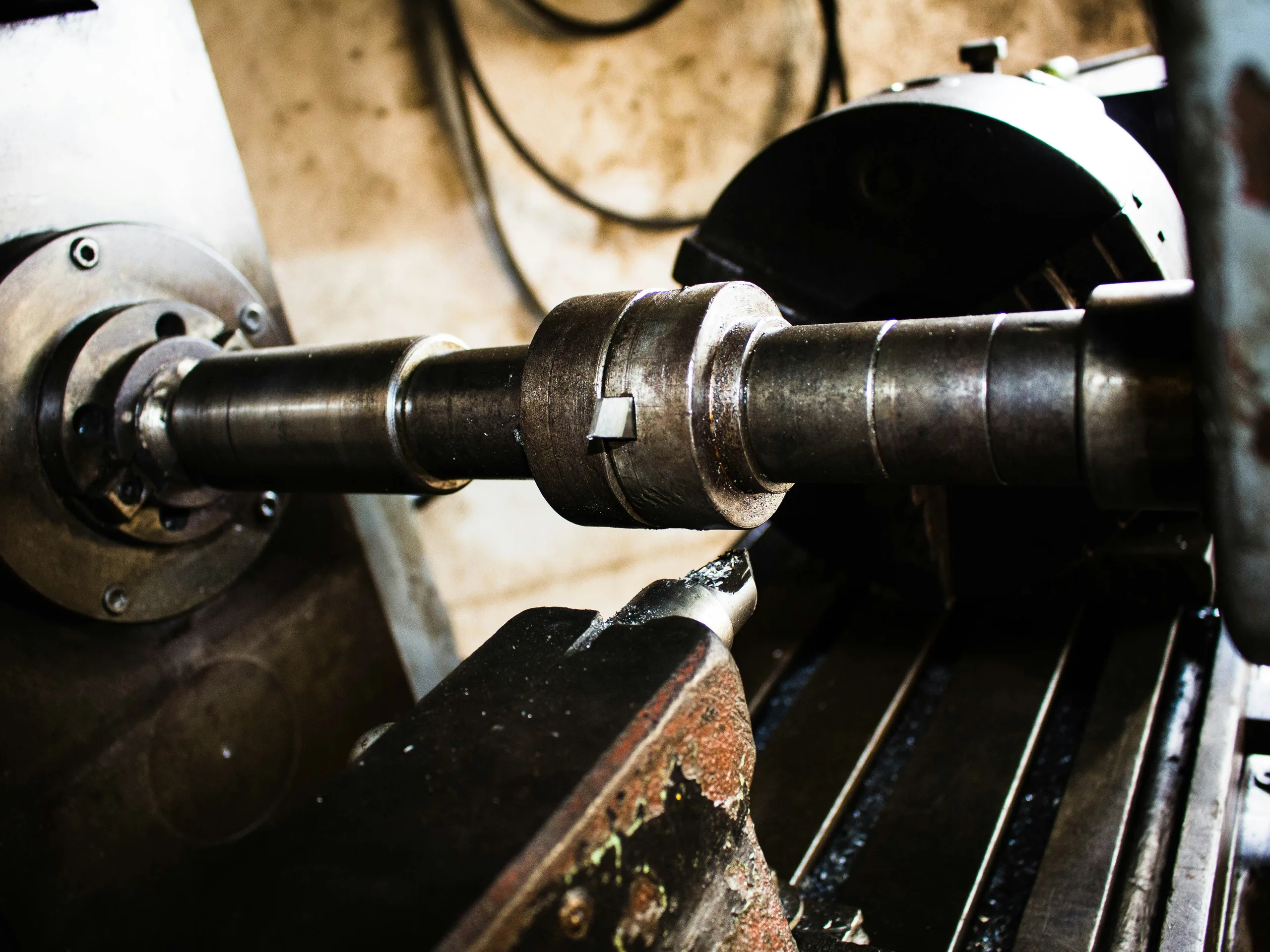

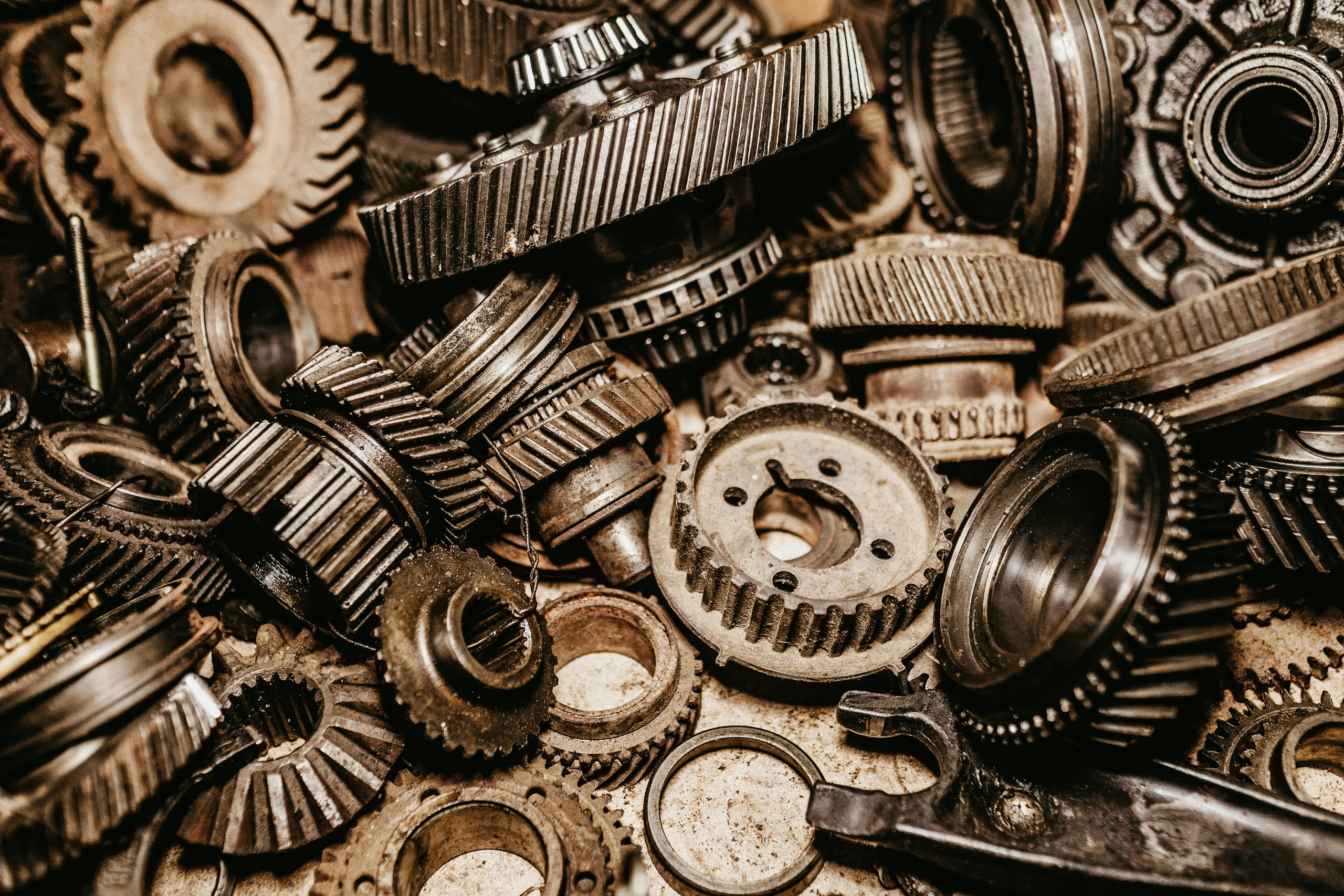

| No | Poz no | Description | Material | Unit | Quantity | Unit price | Amount |
|---|---|---|---|---|---|---|---|
| 1 | ÖRNEK.MAK.DOKUM.GRI | Gri dökme demir döküm (GG-25) — gövde yarıları ve kapak | EN-GJL-250 (GG25) | kg | 76.500 | 185.00 | 14152.50 |
| 2 | ÖRNEK.MAK.TALASLI.CELIK | Talaşlı imalat — miller (42CrMo4, ıslah) | 42CrMo4 (1.7225) | kg | 21.100 | 240.00 | 5064.00 |
| 3 | ÖRNEK.MAK.TALASLI.CELIK | Talaşlı imalat — dişliler (16MnCr5, sementasyon) | 16MnCr5 (1.7131) | kg | 36.000 | 310.00 | 11160.00 |
| 4 | — | Sabit bilyalı rulman 6208 / 6210 / 6212 (satın alma) | 100Cr6 | adet | 6.000 | 640.00 | 3840.00 |
| 5 | — | Bağlantı elemanları (satın alma) | — | adet | 22.000 | 14.00 | 308.00 |
| 6 | — | Yağ keçeleri (satın alma) | NBR | adet | 2.000 | 95.00 | 190.00 |
Poz ÖRNEK.MAK.TALASLI.CELIK appears on more than one line.
A working sheet produced from your own model and drawing. Quantities are a starting draft and every figure is editable; prices are the reference data you maintain. This is NOT an approved keşif, a tender or a progress payment, and it carries no engineering or commercial responsibility.
Price list: Örnek birim fiyat listesi

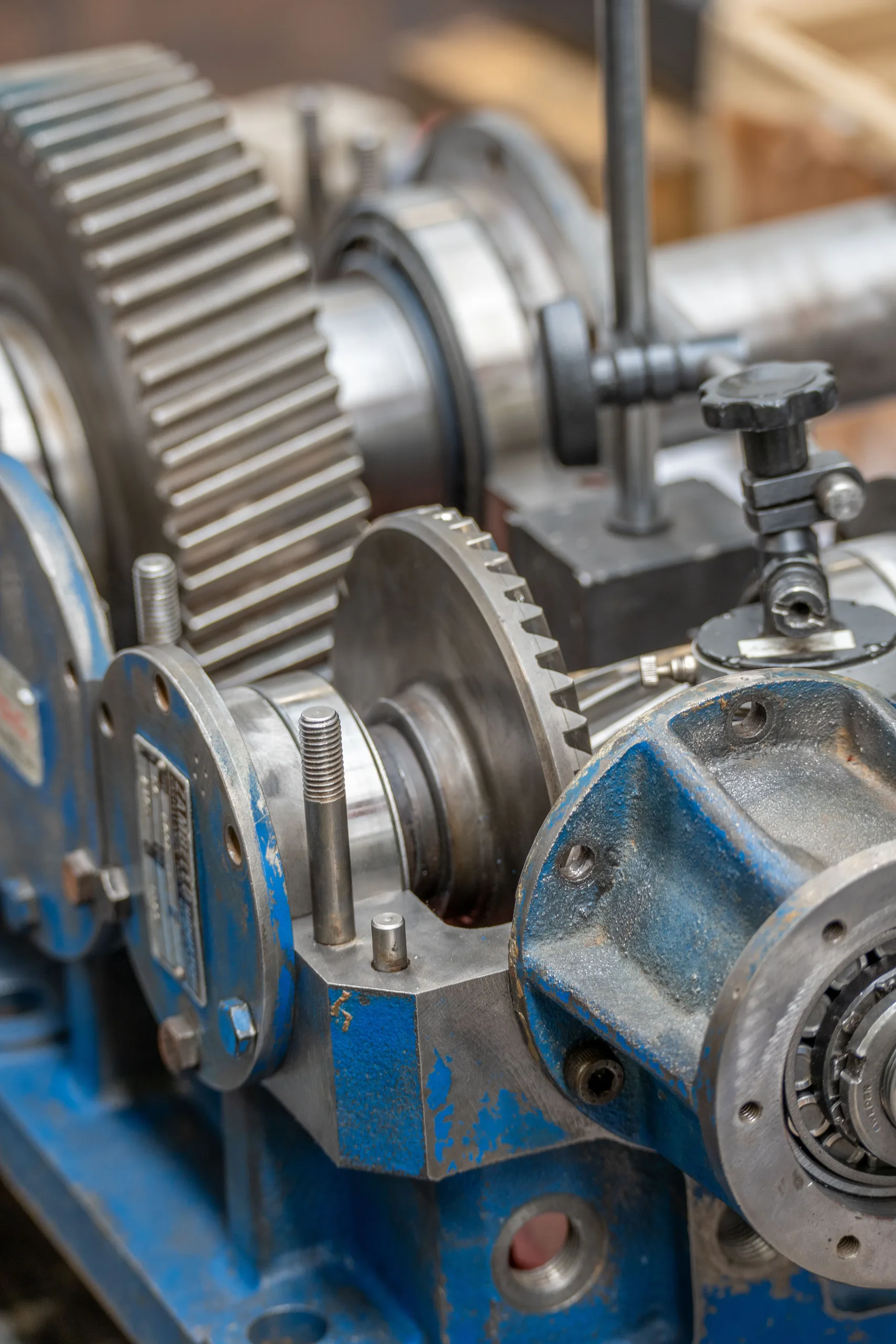

İki kademeli helisel redüktör (i ≈ 12.9) bitirme tasarımı — ME 402. Üç sürüm üç aşama kapısı: PDR'de gövde ve mil yerleşimi (v1), CDR'de tüm parçalar (v2 — Z3 dişli 21 diş ile modellenmişti, aktarma oranı yanlış çıktı ve revizyon istendi), FDR için Z3 = 19 düzeltildi, kapak cıvataları ve pahlar eklendi (v3 — #2 numaralı değişiklik isteğinin son sürümü; hocamız değişiklik istedi, inceleme sürüyor, henüz birleştirilmedi). Model düz GLB'dir, IFC değil: yükleme sırasında her parça (gövde yarıları, miller, Z1–Z4 dişliler, rulmanlar, cıvatalar) kimlik kazandı, bu yüzden setler çekmecesinde gruplar listelenir, parçalar gizlenip izole edilebilir ve kayıtlı görünümler çalışır. Paftalarda ara milin imalat resmi (A/B — tolerans değişti) ve montaj resmi + parça listesi var. Keşif makine parçaları için: döküm ve talaşlı imalat kalemleri adet × kg ile, rulman ve cıvatalar adet ile.
